台阶仪

用探针接触式扫描,类似原子力显微镜,比原子力显微镜测试范围大,建议10nm 以上台阶前来测试。  垂直分辨率:最大1A(6.55um垂直范围下) 垂直范围:0-1mm(只能测试微米级别及以下的台阶,台阶太高不行的) 单次扫描长度建议小于3mm更准确。 横向扫描精度在微米级别(探针半径2微米,若台阶间隔小于4微米,探针无法到达底部区域),纵向扫描精度在纳米级别.


用户请联系电话0571-87953365 联系陈老师咨询预约。

预约须知:


1, 有磁性的物质不能测试;

2, 测量样品的测量面,需要保持水平状态,可能会需要自制样品夹具以保证被测面水平;

3, 最小可测试到10nm左右厚度;

4, 因为是探针 接触式测量,如果是有弹性的物质,推荐使用“三维干涉显微镜”测试。

5,测量样品台阶或凹槽的垂直高度,探针直径4微米。若测试的凹槽宽度与4微米很接近,那探针无法探到凹槽的底部。


校外预约:0571-87953365

仪器名称:台阶仪

型号:DEKTAK-XT

厂家:德国布鲁克公司

说明:台阶仪属于接触式表面形貌测量仪器。其测量原理是:当触针沿被测表面轻轻滑过时,由于表面有微小的峰谷使触针在滑行的同时,还沿峰谷作上下运动。触针的运动情况就反映了表面轮廓的情况。传感器输出的电信号经测量电桥后,输出与触针偏离平衡位置的位移成正比的调幅信号。经放大与相敏整流后,可将位移信号从调幅信号中解调出来,得到放大了的与触针位移成正比的缓慢变化信号。关键字: 表面形貌 深度 膜厚 轮廓 突起 面型 粗糙度 台阶

联系方式:陈老师 0571-87953365

联系地址:杭州市西湖区浙大路38号浙江大学玉泉校区第三教学楼135房间

测试结果参考:

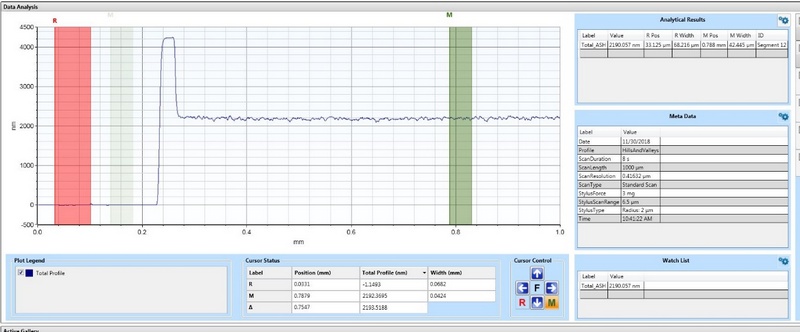

测试薄膜厚度


薄膜测试数据

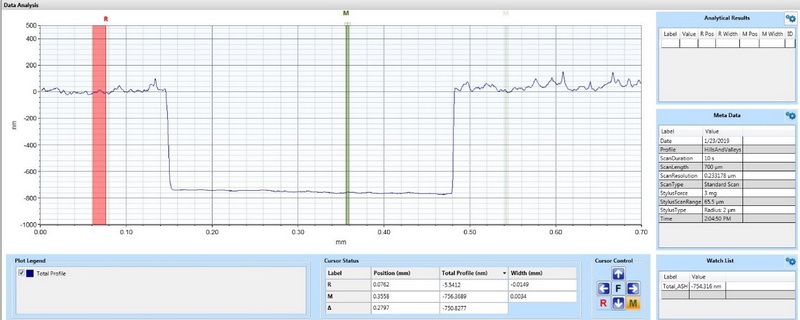

凹坑深度测试

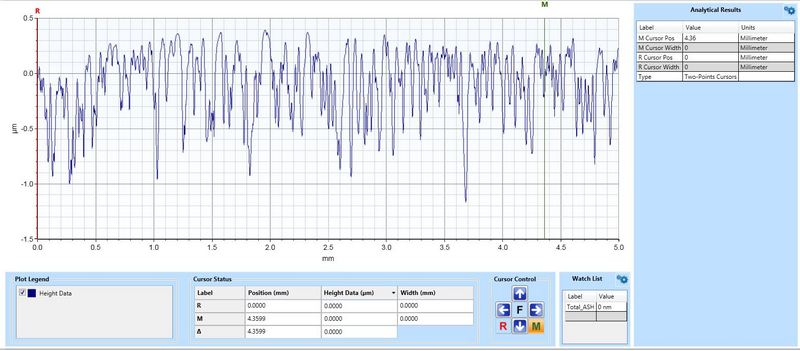

粗糙度测试

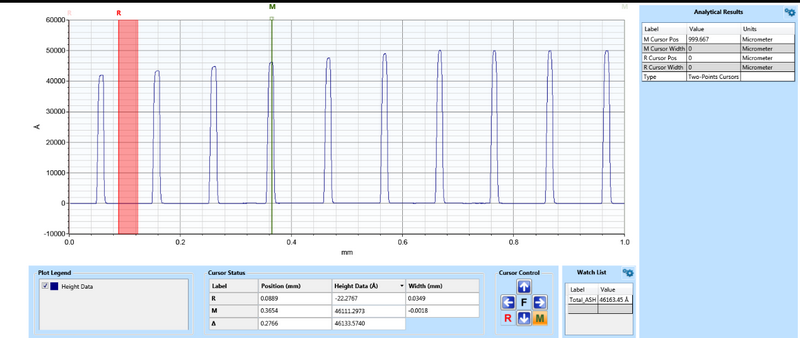

规则连续突起测试高度

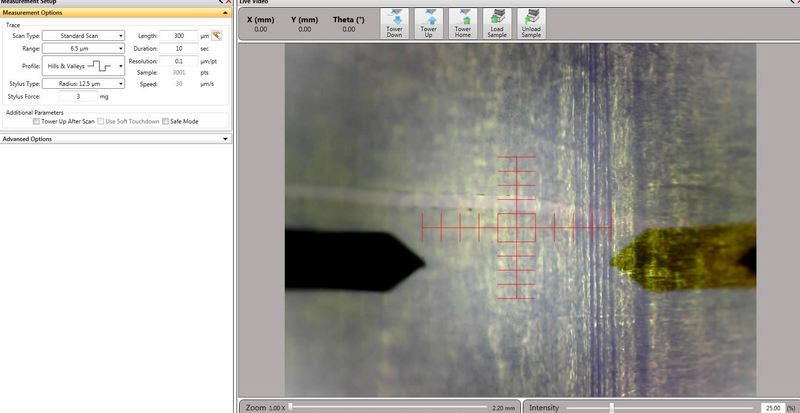

台阶测试
